一、引言

　　在現代化工業建筑領域，倉庫廠房的合理布局與高效利用空間至關重要。走廊作為連接倉庫廠房各功能區域的重要通道，其封閉設計不僅關乎人員與物資運輸?shù)谋憷裕€對建筑內部的溫度、濕度、防塵等環境條件產生直接影響。膜結構作為一種新型的建筑結構形式，以其獨特的造型、良好的力學性能和相對較低的造價，在倉庫廠房走廊封閉設計中展現出顯著優勢。設計圖紙作為工程建設的藍圖，詳細闡述了膜結構走廊封閉的各項技術參數與施工要求，是保障項目順利實施的關鍵依據。




　　二、膜結構特性及其在走廊封閉設計中的應用優勢

　　1、膜結構特性

　　膜結構主要由高強度柔性薄膜材料與支撐體系(如鋼索、鋼架等)組成。薄膜材料具有輕質、高強、透光性好、自潔性強等特點。其重量僅為傳統建筑材料的幾十分之一，卻能承受較大的風荷載與雪荷載;透光性使得膜結構在白天能夠充分利用自然采光，減少人工照明能耗;自潔性則通過材料表面的特殊涂層，使灰塵等污染物不易附著，降低維護成本。

　　2、應用優勢

　　空間利用高效：膜結構可形成大跨度無柱空間，有效釋放走廊上方空間，便于物資運輸設備的通行，提高空間利用率。

　　造型美觀多樣：膜結構能夠塑造出流暢、富有動感的曲面造型，為倉庫廠房增添現代感與藝術氣息，改善工業建筑單調的形象。

　　施工周期短：膜結構構件大多在工廠預制，現場安裝簡便快捷，可大幅縮短施工周期，減少對倉庫廠房正常生產運營的影響。

　　適應性強：能夠根據倉庫廠房的建筑風格、地形條件和使用需求進行靈活設計，滿足不同場景下的走廊封閉要求。




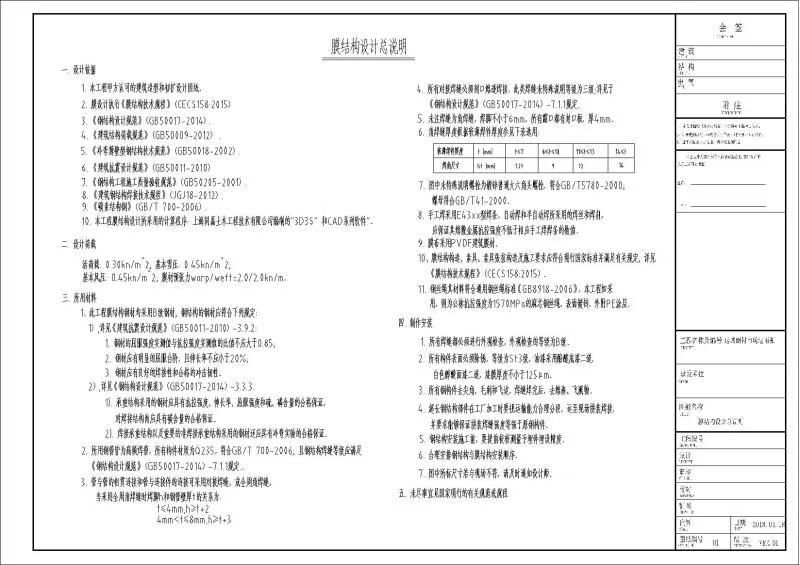

　　三、設計圖紙核心內容解析

　　1、總體布局與平面規劃

　　設計圖紙首先呈現膜結構走廊封閉的總體布局，明確走廊在倉庫廠房中的位置、走向以及與周邊建筑物的連接關系。平面規劃部分詳細標注走廊的寬度、長度、轉彎半徑等尺寸參數，確保滿足人員通行與物資運輸?shù)囊?guī)范要求。同時，合理規劃出入口位置，考慮人員疏散與物流運輸?shù)谋憬菪?，設置必要的緩沖區域，避免交通擁堵。

　　2、膜結構造型設計

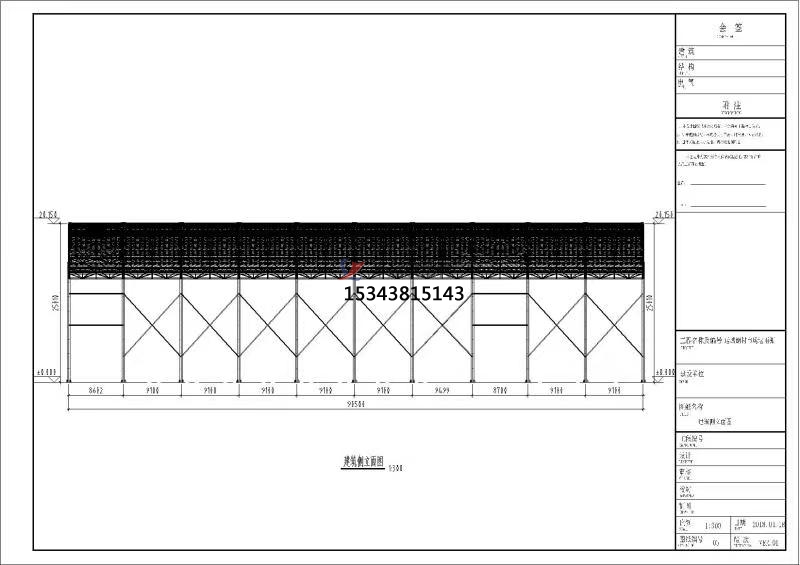

　　造型設計是膜結構走廊封閉的亮點之一。設計圖紙通過三維模型或詳細的剖面圖、立面圖展示膜結構的曲面形態，包括膜面的起拱高度、曲率變化等。這些設計參數不僅影響建筑的外觀效果，還與結構的力學性能密切相關。例如，適當?shù)钠鸸案叨饶軌蛴行Х稚L(fēng)荷載，提高結構的穩定性。此外，設計還會考慮膜面的色彩搭配，使其與倉庫廠房整體環境相協調，營造出舒適宜人的空間氛圍。

　　3、荷載分析與計算

　　荷載分析是膜結構設計的關鍵環節。設計圖紙中詳細列出作用在膜結構上的各類荷載，包括永久荷載(如膜材自重、支撐結構自重)、可變荷載(如風荷載、雪荷載、人員活動荷載、設備荷載)以及偶然荷載(如地震作用)。通過專業的結構分析軟件，對膜結構在不同荷載組合下的應力、應變進行精確計算，確保結構在各種工況下均能滿足強度、剛度和穩定性要求。例如，在風荷載計算中，需考慮當?shù)氐娘L(fēng)速、風向、地形等因素，合理確定風壓系數，保證膜結構在強風天氣下的安全可靠。

　　4、支撐體系設計

　　支撐體系是膜結構的骨架，其設計合理性直接關系到整個結構的穩定性。設計圖紙?jiān)敿?xì)展示支撐體系的構成，包括鋼索、鋼架、桅桿等構件的布置方式、截面尺寸、連接節點等。鋼索作為主要的受力構件，其直徑、材質、預張力等參數經過精確計算確定，以確保能夠承受膜面?zhèn)鬟f的拉力。鋼架則用于固定和支撐膜面，保證膜面的形狀穩定。桅桿在部分膜結構中起到提升和定位膜面的作用，其高度、傾角等設計需綜合考慮膜面形態與結構受力要求。各構件之間的連接節點設計至關重要，設計圖紙會明確節點的構造形式、連接方式(如焊接、螺栓連接)以及防腐處理措施，確保節點在長期使用過程中不發生破壞。

　　5、膜材選型與裁剪設計

　　膜材的選型直接影響膜結構的使用性能與壽命。設計圖紙根據走廊封閉的使用環境、荷載要求以及美觀需求，選擇合適的膜材類型，如聚氯乙烯(PVC)膜材、聚四氟乙烯(PTFE)膜材等，并詳細標注膜材的厚度、顏色、透光率、強度等性能指標。裁剪設計是膜結構施工的重要環節，設計圖紙依據膜面的幾何形狀，將膜材展開成平面圖形，進行精確的裁剪排版。在裁剪過程中，充分考慮膜材的經緯向性能差異、熱收縮率等因素，合理設置裁剪補償量，確保裁剪后的膜片在拼接后能夠準確形成設計所需的曲面形狀，同時減少材料浪費。

　　6、排水系統設計

　　膜結構走廊封閉需具備良好的排水性能，以防止積水對膜材和結構造成損害。設計圖紙規劃了完善的排水系統，包括膜面排水坡度設計、排水溝布置、落水管位置等。膜面排水坡度根據當?shù)亟涤炅俊⒛っ婷娣e等因素確定，確保雨水能夠迅速流向排水溝。排水溝設置在膜面邊緣或低洼處，通過合理的截面形狀和尺寸設計，保證排水暢通。落水管將排水溝內的雨水引導至地面排水系統，其管徑、材質和安裝位置需滿足排水量要求，并考慮與周邊建筑排水系統的銜接。

　　7、節點構造詳圖

　　節點構造詳圖是設計圖紙的重要組成部分，它詳細展示了膜結構中各個關鍵節點的具體構造與施工方法。例如，膜材與支撐結構的連接節點，需明確膜材的固定方式(如夾具固定、縫合固定)、密封處理措施，以防止雨水滲漏和膜材松動。鋼索與桅桿、鋼架的連接節點，要詳細繪制連接件的形式、尺寸、安裝順序以及螺栓的規格、數量等，確保節點連接牢固可靠。這些詳圖為施工人員提供了清晰的指導，保證節點施工的質量和精度。




　　四、施工要點與質量控制

　　1、施工要點

　　基礎施工：按照設計圖紙要求，精確施工支撐體系的基礎，確?；A(chǔ)的強度、平整度和標高符合設計標準。基礎的預埋件安裝位置準確，固定牢固，為后續支撐結構的安裝提供可靠保障。

　　支撐結構安裝：鋼索、鋼架等支撐結構構件在安裝前需進行嚴格的質量檢驗，確保構件的尺寸偏差、焊接質量等符合規范要求。安裝過程中，嚴格按照設計圖紙的節點構造和安裝順序進行操作，通過精確的測量和調整，保證支撐結構的空間位置準確，整體穩定性良好。

　　膜材安裝：膜材安裝是膜結構施工的關鍵工序。在安裝前，對膜材進行全面檢查，確保無破損、褶皺等缺陷。安裝過程中，采用專用的張拉設備和工藝，按照預定的張拉順序和張拉力值對膜材進行張拉，使膜面逐漸形成設計形狀。同時，注意控制膜材的張拉速度和張拉均勻性，避免膜材因局部應力過大而損壞。膜材拼接時，采用合適的拼接工藝和密封材料，保證拼接縫的強度和密封性能。

　　2、質量控制

　　材料質量控制：對膜材、鋼材、連接件等所有進場材料進行嚴格的質量檢驗，檢查其質量證明文件、規格型號是否符合設計要求，并進行必要的性能檢測，如膜材的拉伸強度測試、鋼材的力學性能試驗等，確保材料質量合格。

　　施工過程質量控制：建立完善的質量檢查制度，對施工過程中的每一道工序進行質量檢驗和驗收。例如，在支撐結構安裝過程中，對構件的安裝位置、連接質量進行實時檢查;在膜材安裝過程中，對膜面的張拉情況、拼接質量進行嚴格把控。對發現的質量問題及時進行整改，確保施工質量符合設計圖紙和相關規范要求。

　　成品保護：在膜結構走廊封閉施工完成后，采取有效的成品保護措施，避免后續施工或其他因素對膜面和支撐結構造成損壞。例如，在膜面附近進行其他作業時，設置防護設施，防止尖銳物體劃傷膜面;對鋼構件進行防腐涂層的補涂和維護，延長結構的使用壽命。




　　五、結論

　　《膜結構倉庫廠房走廊封閉設計圖紙》是膜結構走廊封閉工程的核心技術文件，它全面涵蓋了總體布局、造型設計、荷載分析、支撐體系、膜材選型與裁剪、排水系統以及節點構造等關鍵內容。通過深入理解和準確把握設計圖紙的各項要求，嚴格遵循施工要點和質量控制措施，能夠確保膜結構走廊封閉工程順利實施，實現安全、實用、美觀的建設目標。隨著膜結構技術的不斷發展和創新，其在倉庫廠房走廊封閉等領域的應用前景將更加廣闊，為現代工業建筑的發展注入新的活力。
